1、專為“總組造船”的船體分段合攏工藝而設計，可使分段在三個維度，六個方向進行精確調整。
2、采用高質量超高壓液壓產品，使得設備具備整體重量輕、體積小、回轉半徑小的特點。
3、優化設計的設備主結構承載體系，在具備重量輕、體積小等特點的同時保證更好的使用耐久性。
4、液壓技術、智能控制技術和機械制造技術一體化集成，使用和操作簡單，通過無線控按紐箱或無線遙控可完成全部動作。
5、設備具有雙速度驅動特性，空載調整時通過高速度實現高效率，重載調整時通過低速度實現高精度和安全。
6、多重安全措施保證使用安全，“機械鎖”可提供船體分段和操作人員的最終安全保障。
7、設備主頂升部分配備5°可傾斜抗偏載鞍座和擴大底盤，以適應船體分段底盤不平整情況，確保使用耐久性。
8、通過無線遙控按鈕盒可實現單臺設備操作，也可通過聯動控制箱實現多臺集中操作，可實現4臺的聯動操作，無線遙控距離100米。
| 單臺設備承載能力 |
單臺設備
產品型號 |
每套4臺設備
產品型號 |
垂直方向
調整范圍 |
水平方向
調整范圍 |
每臺設備
長寬尺寸 |
頂部鞍座
可轉動角 |
單臺重量 |
| T |
mm |
mm |
mm×mm |
° |
T |
| 100 |
3D-HAS-100 |
3D-HAS-400 |
250 |
150 |
1200×1710 |
5 |
2.3 |
| 200 |
3D-HAS-200 |
3D-HAS-800 |
250 |
150 |
1350×1930 |
5 |
2.8 |
| 300 |
3D-HAS-300 |
3D-HAS-1200 |
250 |
150 |
1400×2150 |
5 |
3.4 |
| 400 |
3D-HAS-400 |
3D-HAS-1600 |
250 |
150 |
1460×2180 |
5 |
4.0 |
| 500 |
3D-HAS-500 |
3D-HAS-2000 |
250 |
150 |
1700×2180 |
5 |
4.6 |
| 600 |
3D-HAS-600 |
3D-HAS-2400 |
250 |
150 |
1700×2180 |
5 |
5.8 |
● 設備的行走通過液壓馬達直接驅動，具有3°的標準爬坡能力，可適應船塢，地面和船臺的工況使用。水平和垂直方向調整范圍根據需要定制。
● 設備最低和最高度可根據塢墩高度定制，標準的設備最低高度為1200mm，部分型號設備最低高度為800mm。
* 3D-HAS系列全自動三維調整機配套附件：
- 為確保安全操作，可遠距離無線遙控操作，距離為100米。
- 可實現XYZ三個維度的位移同步控制，并可實現多臺設備三維同步控制。
- 同步精度高，精度可達1mm，可實現點控微調。
- 操作簡便安全靈活。
- 可有效替代傳統方木墊塊。
- 橡膠鋼質，承載能力強。
- 與系列三維調整要具相同的套裝尺寸。
- 增大接觸點面積，具有防滑減少摩擦力，確保安全。
- 專為分段調整三維調整機聯動控制而設計，可實現4臺三維調整機聯動操作。
- 獨特控制界面設計，操作人性化。
- 通用快插接頭設計使得單臺控制和聯動控制轉換非常方便?？蓪崿F(xiàn)快速轉換。
- 按鈕大間距設計，布置合理，操作方便。
- 體積小、重量輕、方便攜帶和管理。
| 控制設備數量 |
重量 |
| 4臺 |
20kg |
- 轉為三維調整機高度增加設計，可使用不同分段底高，有效擴大調直機的應用范圍。
- 安裝的拆卸方便，具有傾斜鞍座，適應分段底部都不平整工況。
| 常用型號 |
承載能力 |
增加高度 |
| 3D-HAS100-250 |
100T |
250mm |
| 3D-HAS100-250 |
200T |
250mm |
| 3D-HAS100-200 |
300T |
250mm |

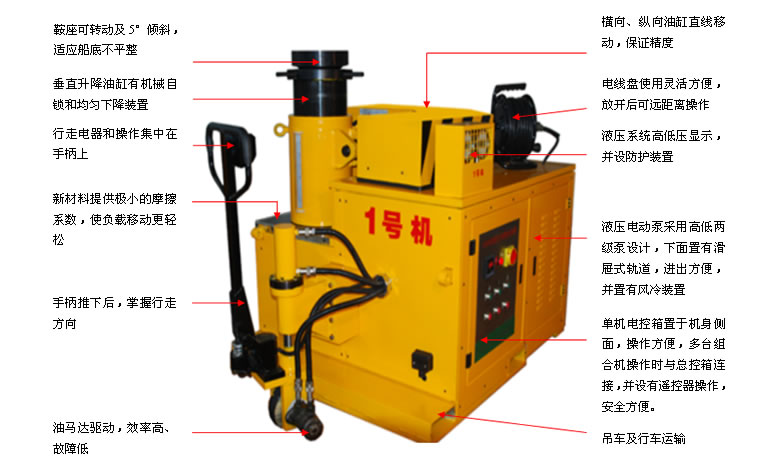

* 3D-HAS/4-800 液壓三維調整設備特征：

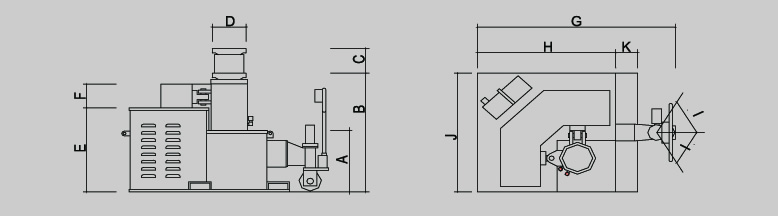

* 3D-HAS系列調整機外形示意圖：
* 3D-HAS系列調整機外形尺寸表：
| 單臺設備產品型號mm |
3D-HAS系列調整機外形尺寸參數（mm） |
| A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
| 3D-HAS-100 |
670 |
1200 |
245 |
170 |
850 |
260 |
1840 |
1450 |
55° |
1200 |
210 |
| 3D-HAS-200 |
620 |
1200 |
250 |
300 |
850 |
225 |
1775 |
1230 |
55° |
1200 |
195 |
| 3D-HAS-300 |
400 |
1200 |
408 |
300 |
850 |
210 |
2040 |
1650 |
55° |
1400 |
210 |
| 3D-HAS-400 |
890 |
1660 |
425 |
375 |
1165 |
290 |
2090 |
1700 |
55° |
1450 |
210 |
| 3D-HAS-500 |
800 |
1660 |
510 |
430 |
1165 |
290 |
2200 |
1900 |
55° |
1650 |
210 |
| 3D-HAS-600 |
780 |
1660 |
540 |
480 |
1125 |
330 |
2200 |
1900 |
55° |
1650 |
210 |
● 以上外形尺寸參數僅供參考，3D-HAS三維調整機可根據不同的需要定制設計加工。
